VectorWorksの覚え書き

昨日に引き続き断面の取り出しについてあれこれ試行錯誤。

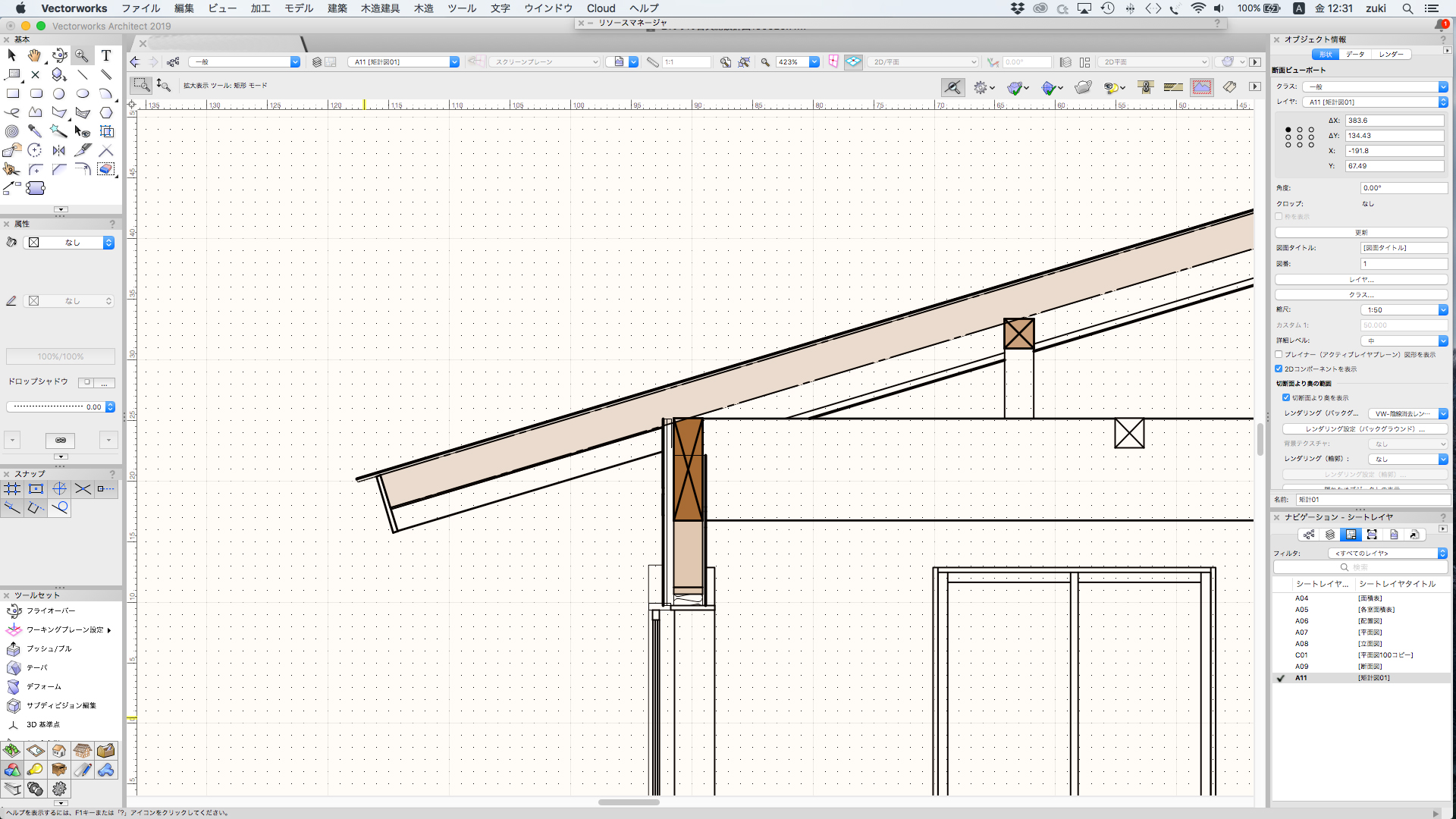

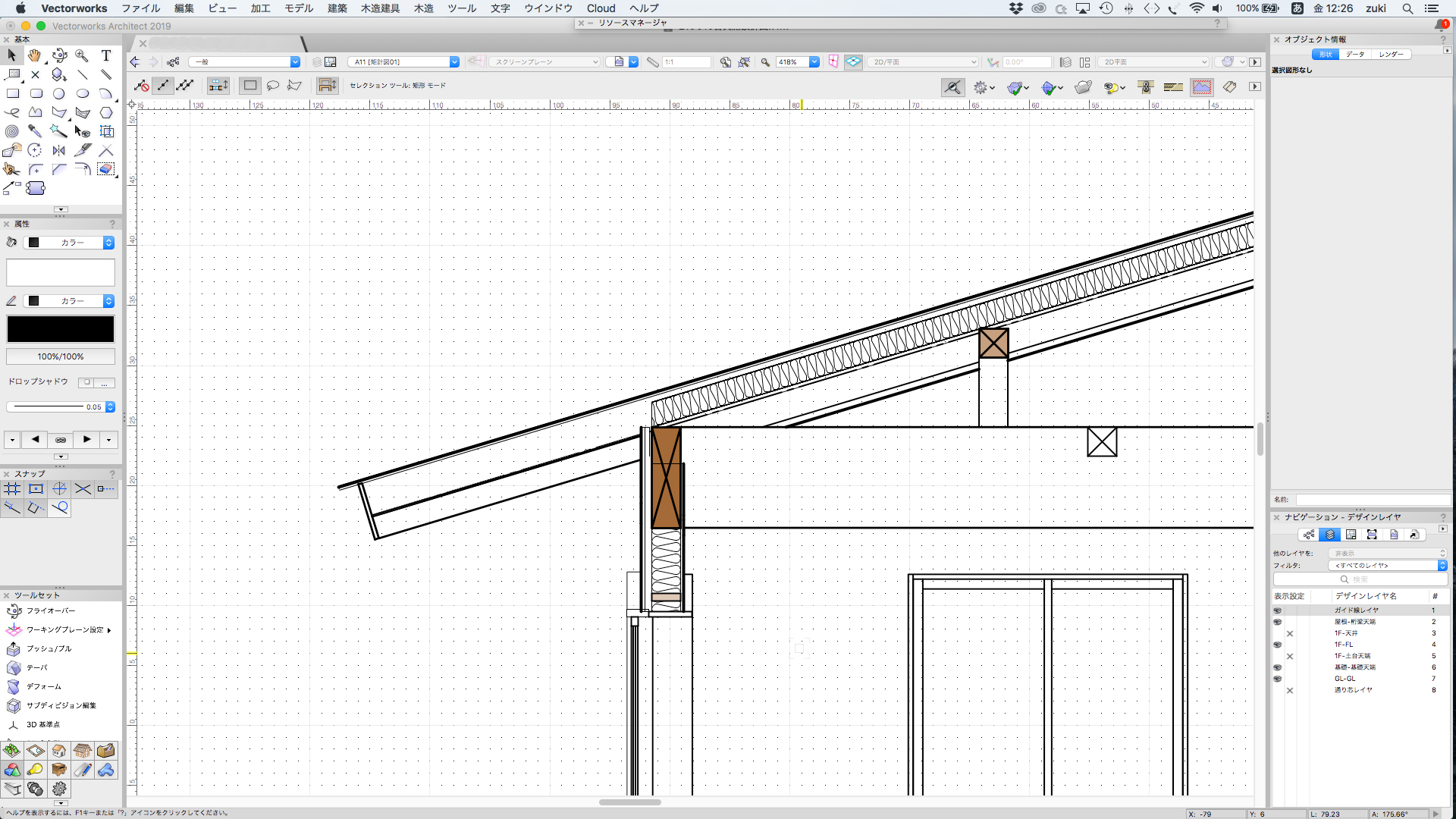

屋根の断熱材については【屋根材】にて作成し垂木間にオブジェクトとして入れ込むことで巧く解決したように見えたが、矩計図を見てみると・・・あれ？あるはずの断熱材が無い（^^;）

試しに垂木を非表示にしてみると確かに断熱材のボリュームは表示はされているけど断面が見えてない。

なんでかよ〜く考えてみた結果、断面位置を解りやすいモジュール寸法で位置決めしたため丁度垂木のど真ん中を切断している状態になっていることに気がついた。

試しにちょっと断面位置をずらして作成し直してみたところ・・・おおっ！しっかり表示されているではないか。

灯台下暗し、こんな単純なことだけどソフトは忠実に再現しちゃうので位置決めもちゃんと考えないとね。

これで矩計図については概ね解決したので、今度は断面図について。

矩計のような設定で取り出しはいいけど、1/100の図面でいろいろ細かく表示されてもかえって見辛いのでもっとシンプルにできないかと設定を変えて表示してみる。

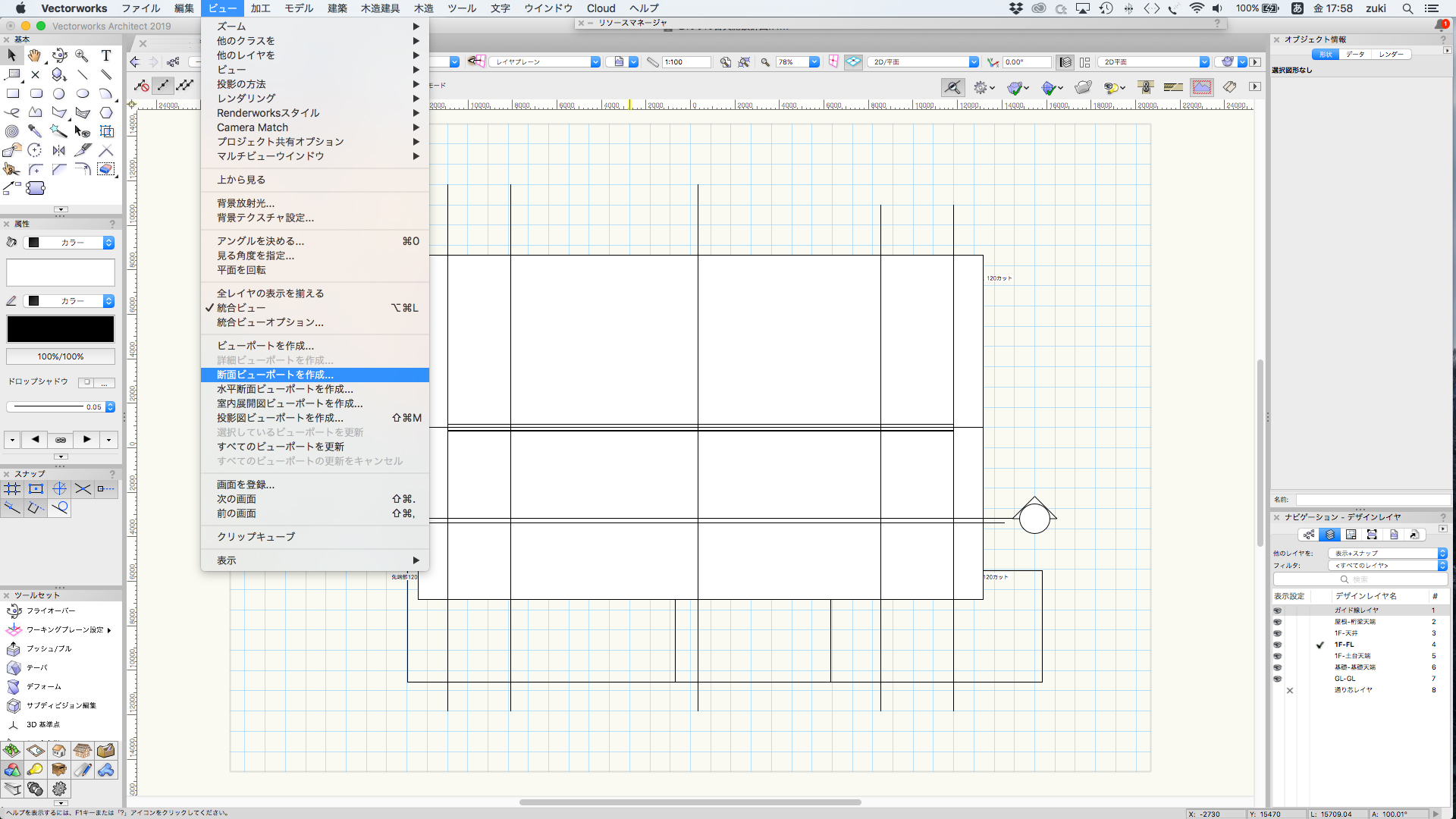

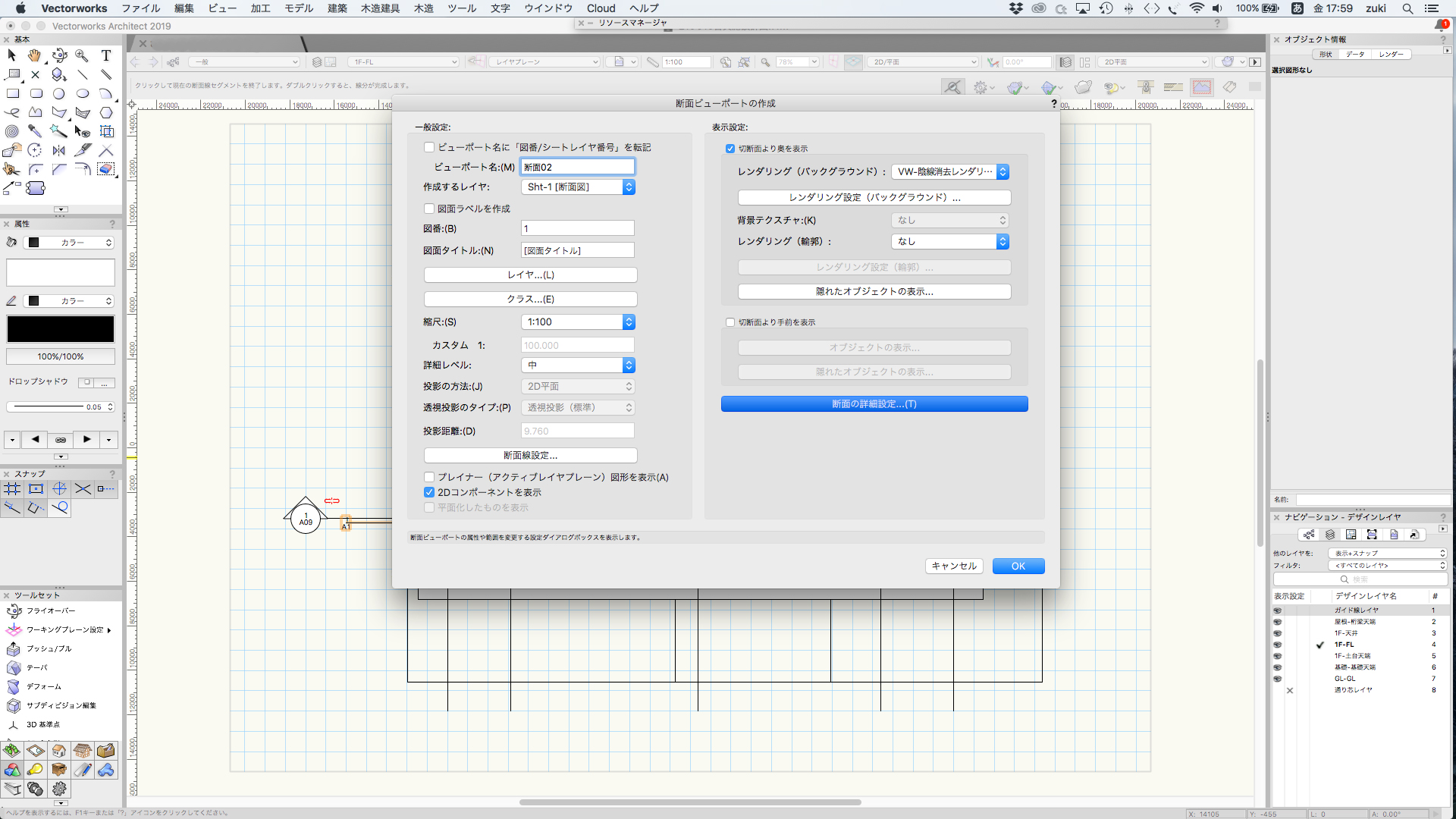

まずはほぼすべての要素が詰まったデータにして断面位置のガイド線を描いて【ビュー】＞【断面ビューポートを作成】を実行。

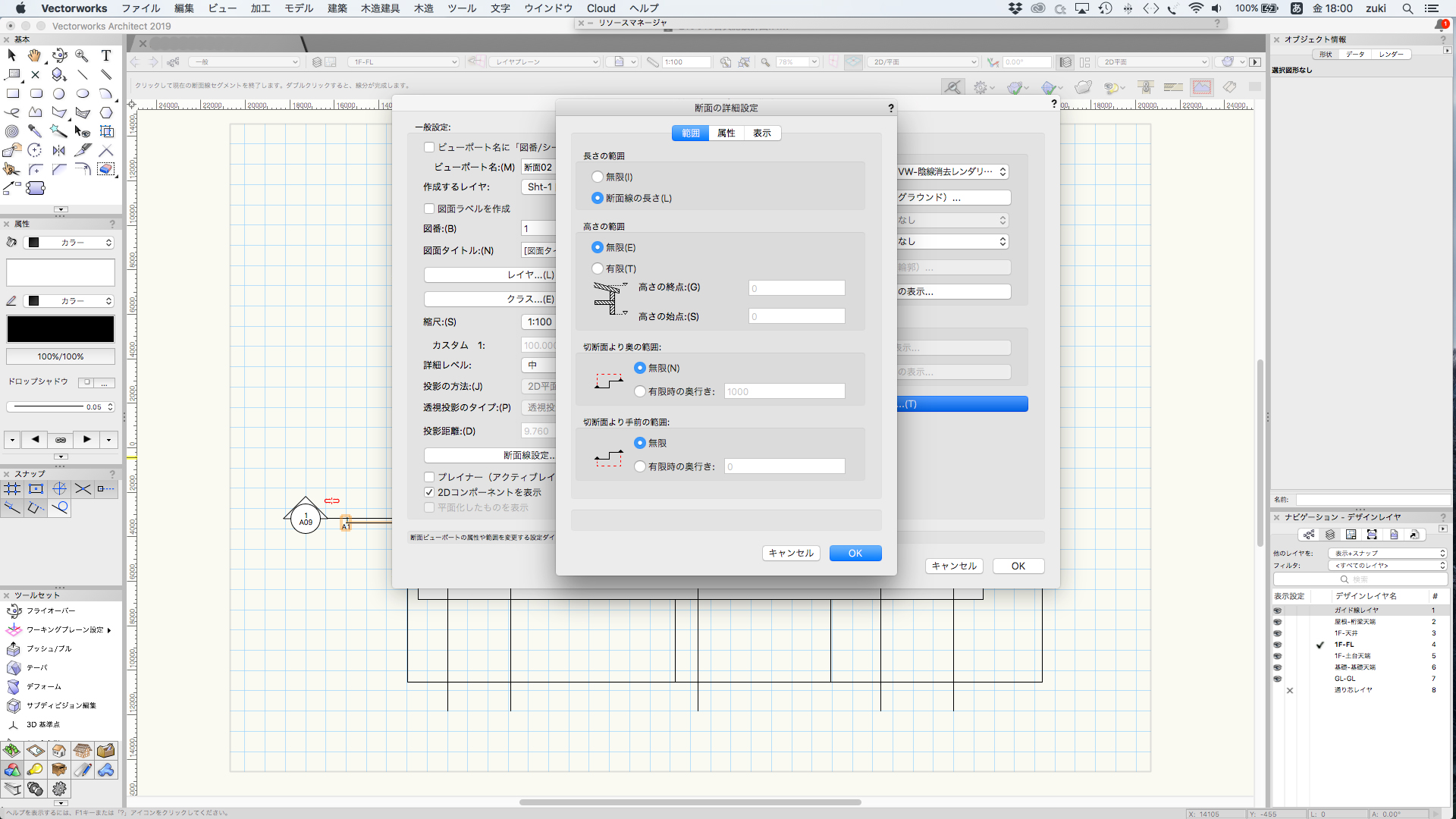

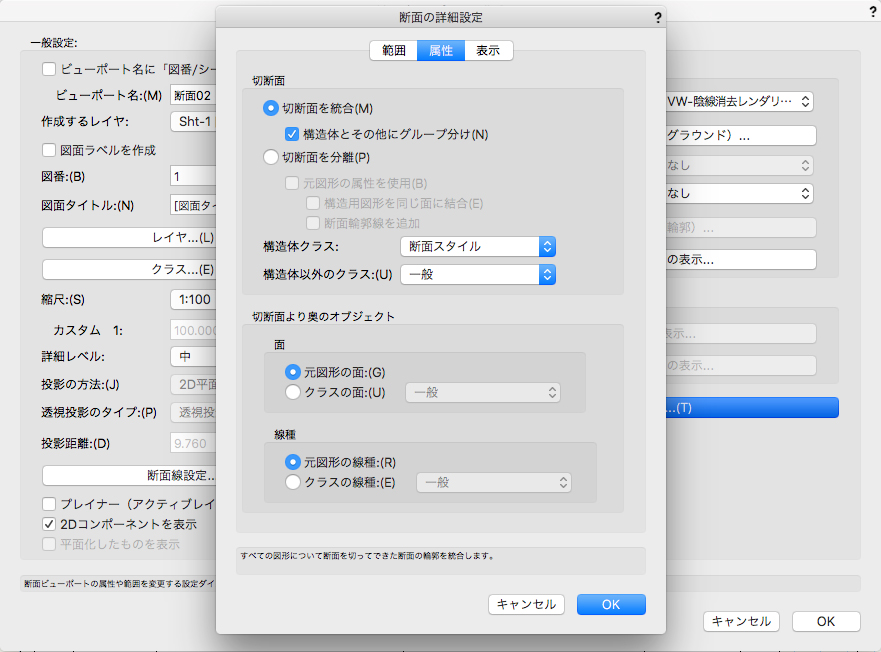

設定画面の左側に必要事項を記入し、そのままだと矩計のように細かく表示されちゃうので左の［断面の詳細設定］をクリックして出てきた画面にそれぞれ必要事項を設定。

「切断面より奥の範囲」はいろいろやってみたけどひとまず「無制限」にする、これは後でも調整可能。

通常は「切断面を分離」になっているのでそれを「切断面を統合」に変更。

こうすると切断面が黒く塗りつぶされて表示されるようだ。

［表示］の設定についてはよく解らないので今の所はそのままで。

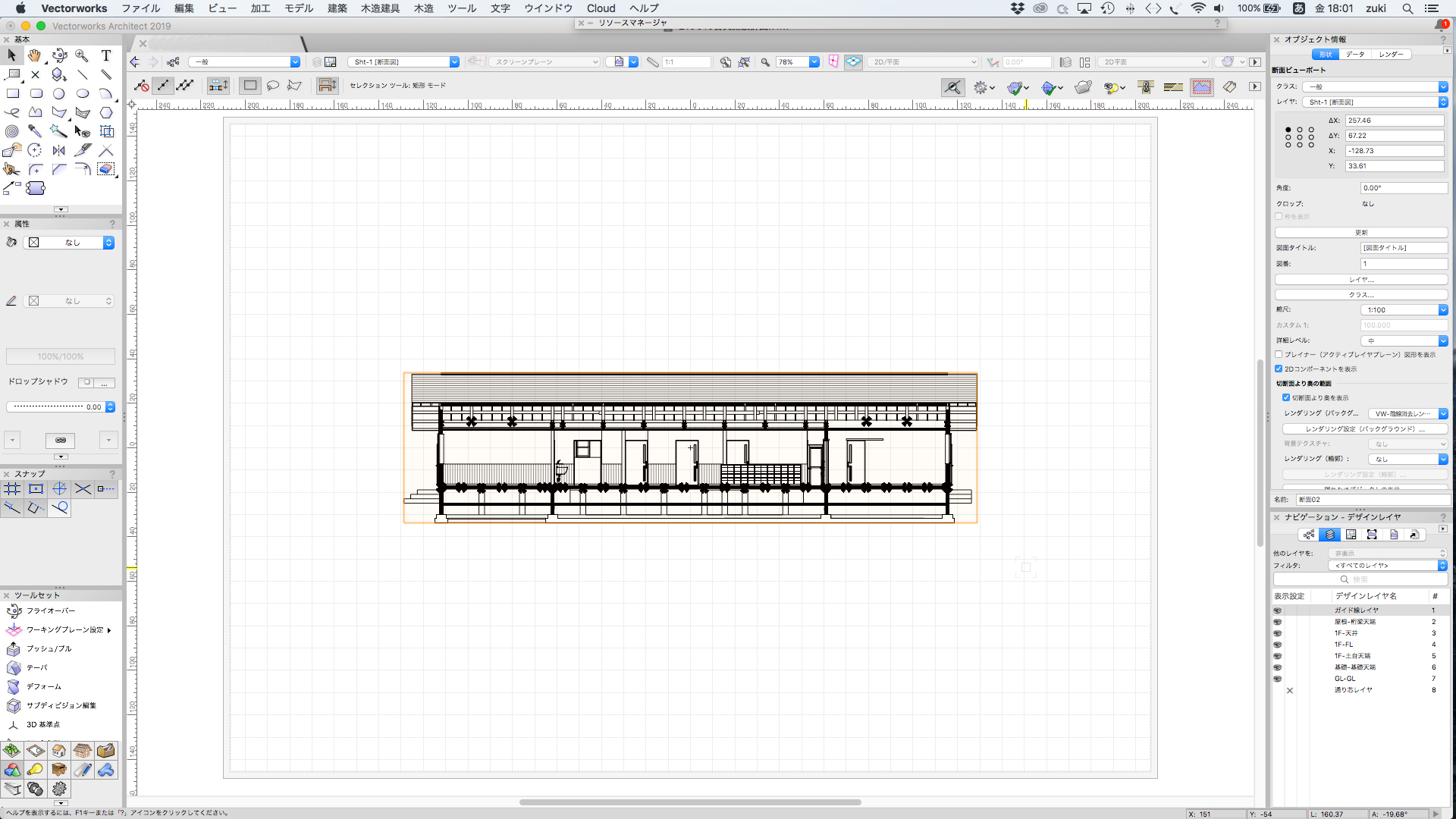

で、ＯＫを押すして待っていると・・・おお、断面が黒塗りになった図面が表示された。

・・・が、よく見るとなんか変。

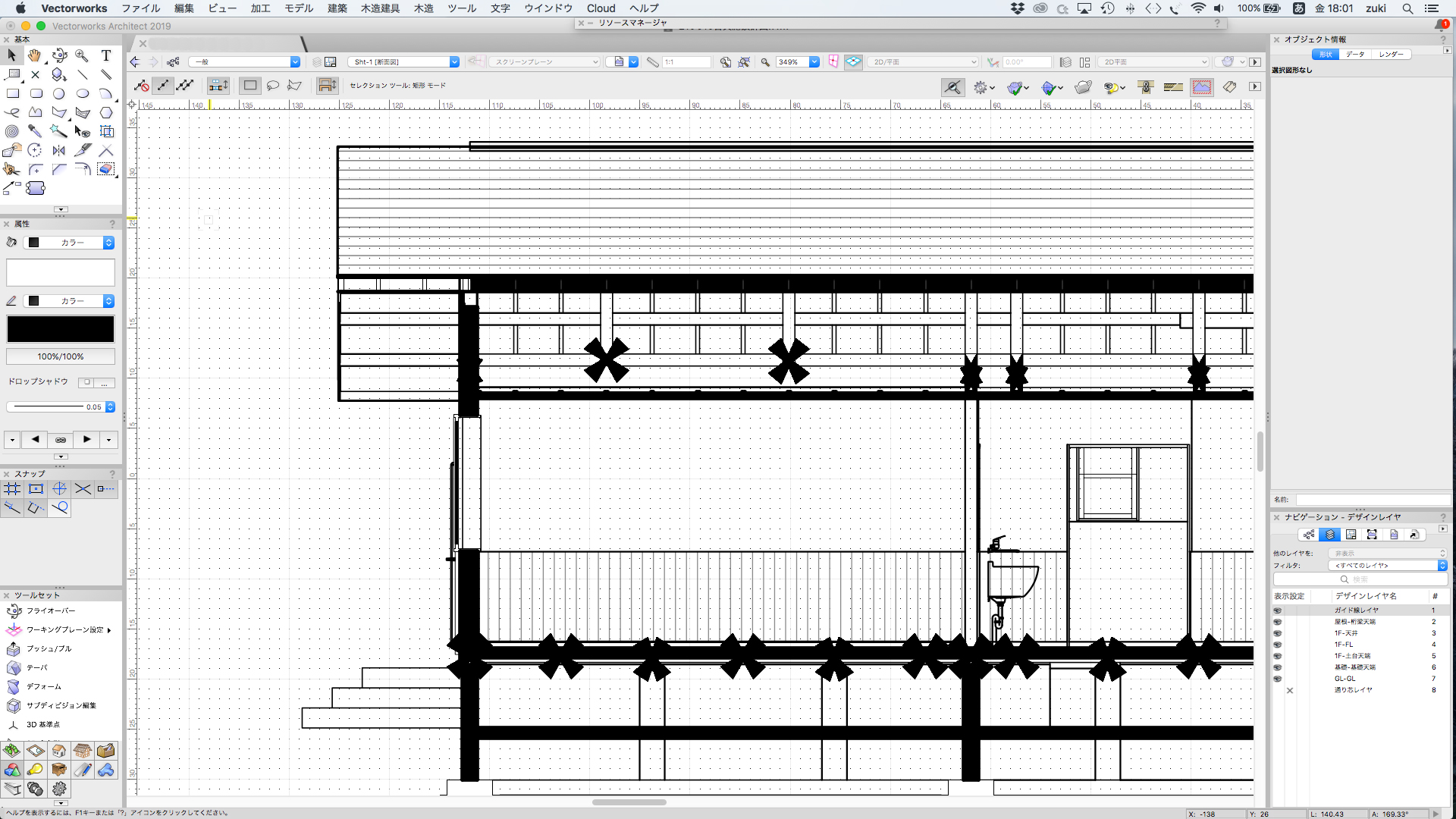

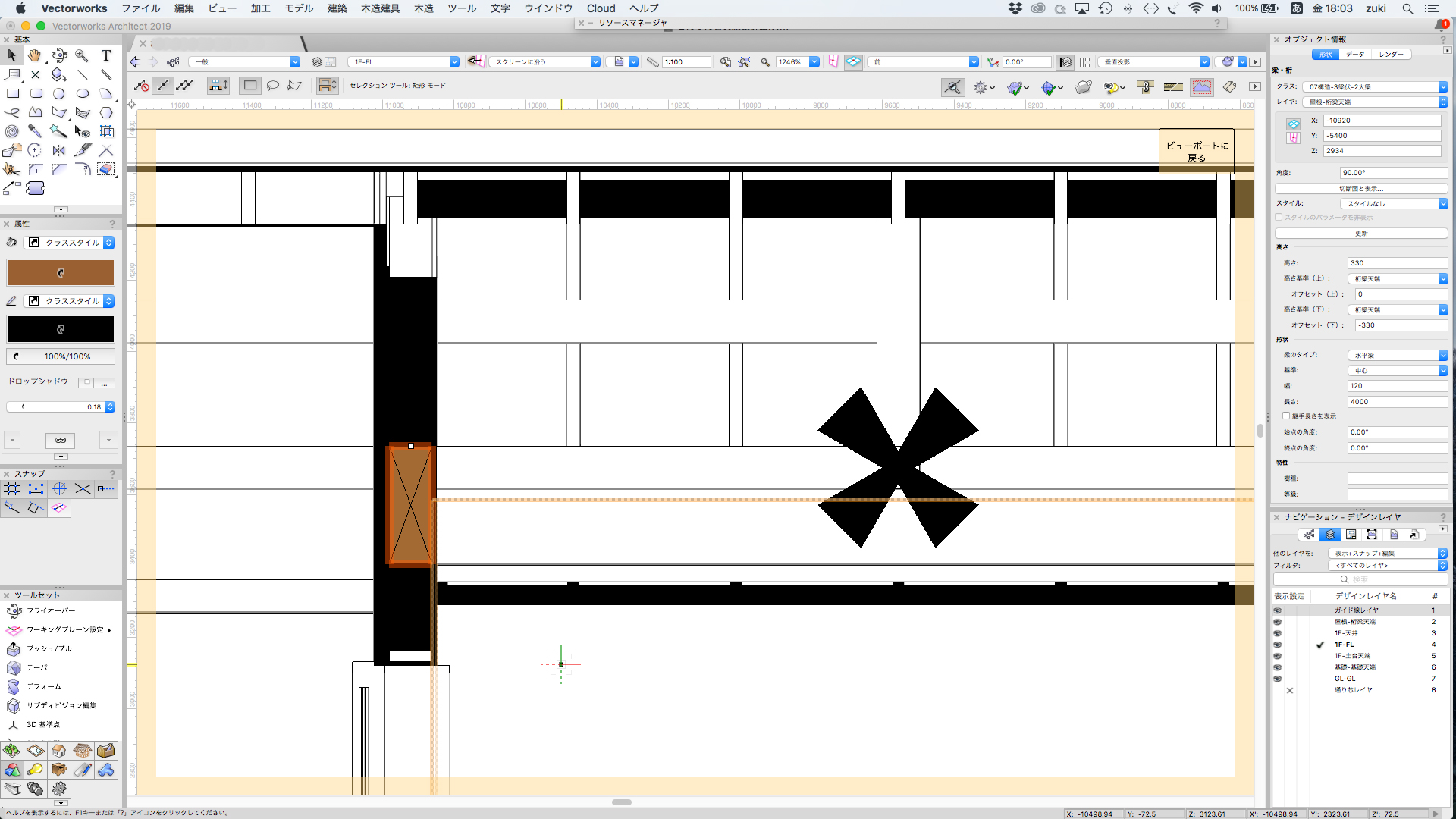

構造材のところに何やら黒い花が咲いているような表示。

ん、これは以前にどこかのWebで解決策が出ていたような、と思い調べてみたらありました。

まずは［ビューポートの編集］から「注釈」を選んで中に入って当該オブジェクトを選択した状態でcontorolキーを押して「2Dを編集」を選択する。

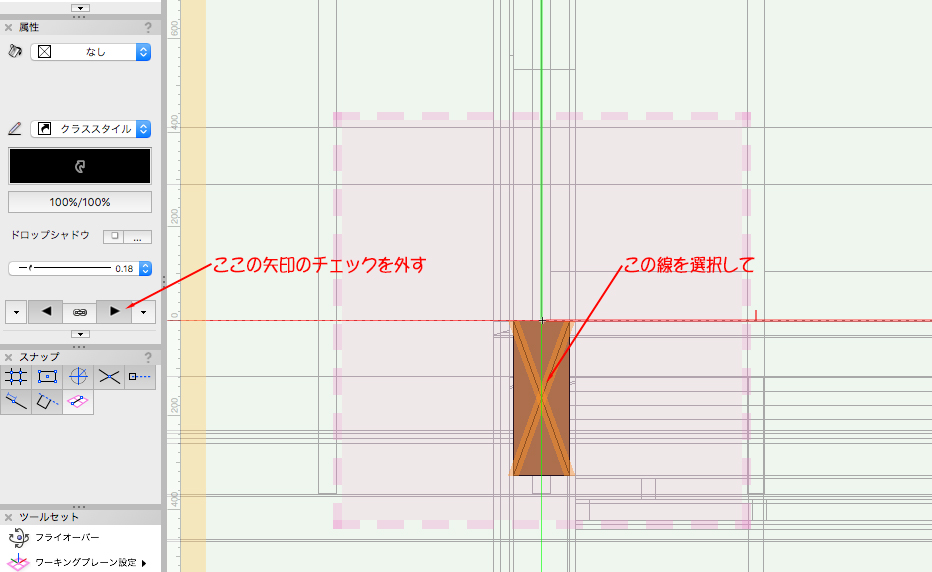

するとコンポーネントの編集画面に入れるからそこで梁材の断面表示の斜線を選択して属性パレットの矢印の選択を外す。

これってソフトの仕様なのかバグなのか、これが最初からなければこんな面倒なことしなくて良いのにと思うんだけどね。

まあそれはそれとして、そこを変更してコンポーネントの編集画面を出ると・・・

おおっ！確かに花が消えている。この花の正体は矢印だってのがよくわかった。

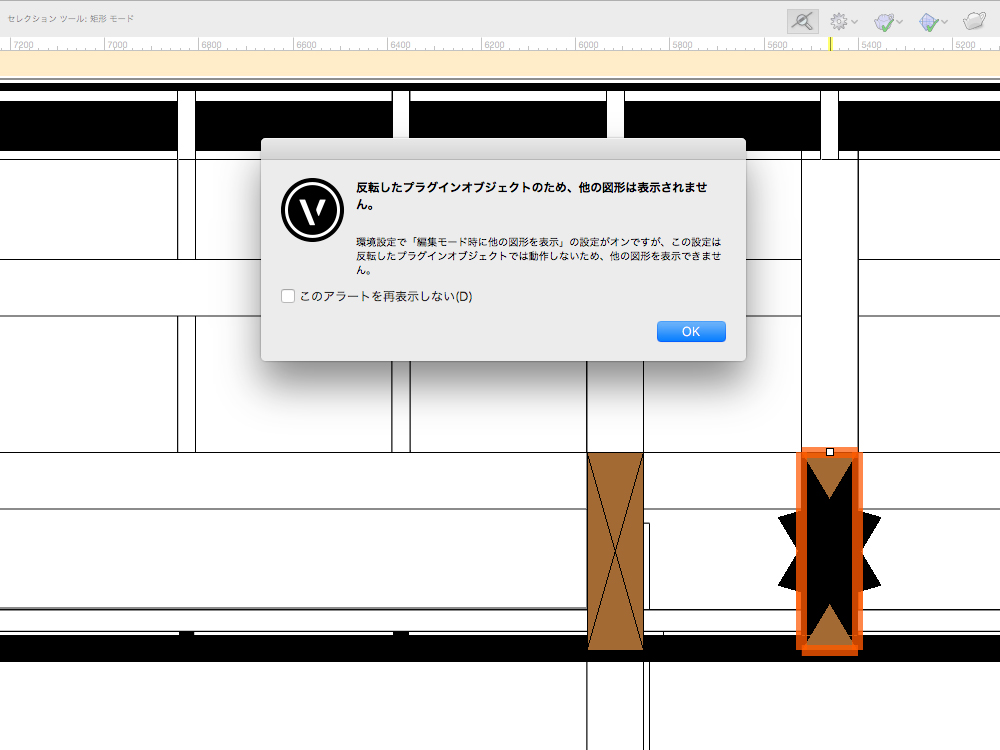

で、続けて次々作業をしていったらオブジェクトよってはこんな表示が出てコンポーネントの編集が出来ない場面が出てきた。

これがなんだかよく解らないので、たサポセンに問い合わせかなとも思ったけど、「待てよ1/100の図面にこのオブジェクト必要か？」「どうせなら非表示にしちゃえばこんな面倒な作業しないで一気に解決しそうだ」ってことになり

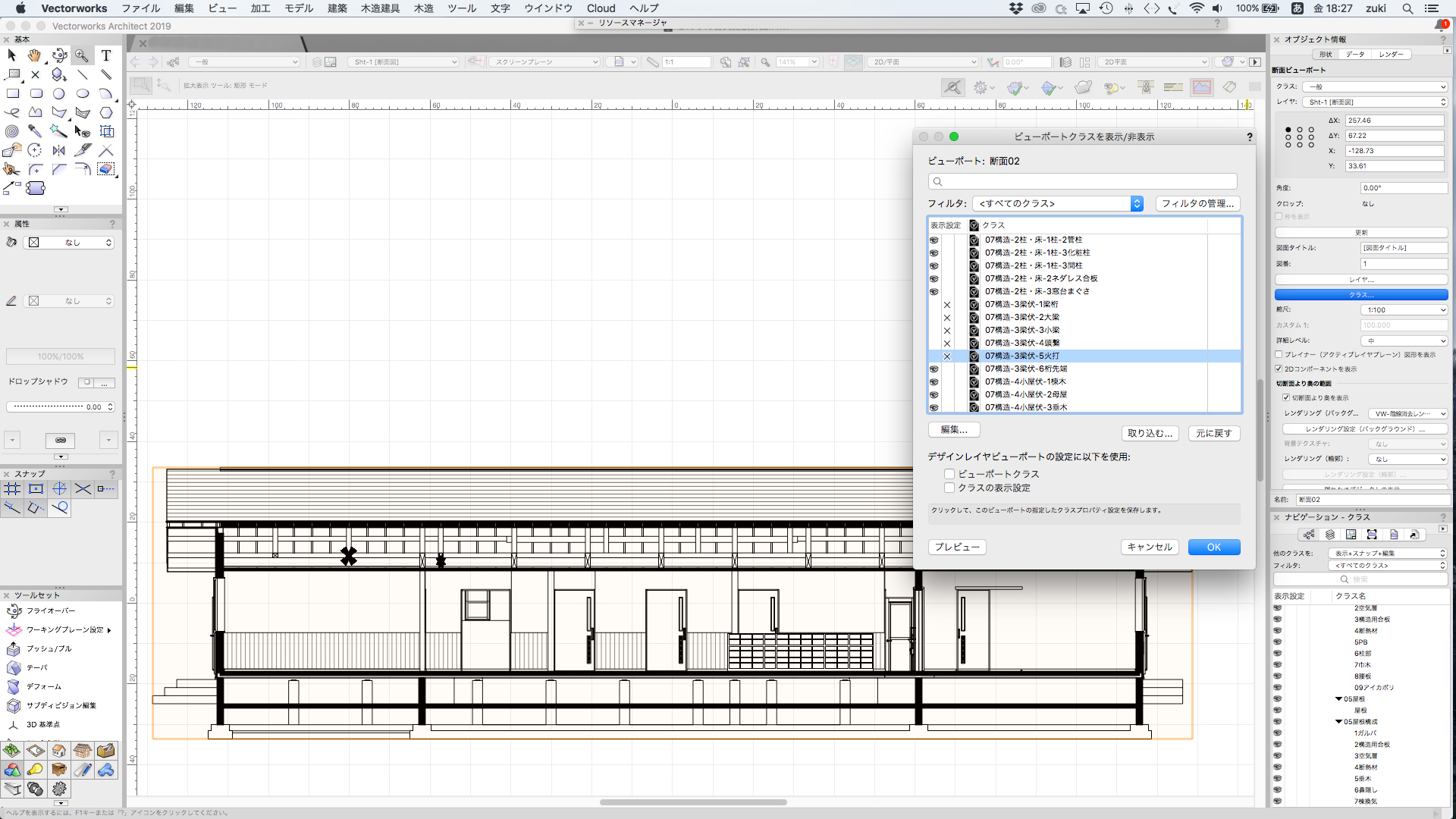

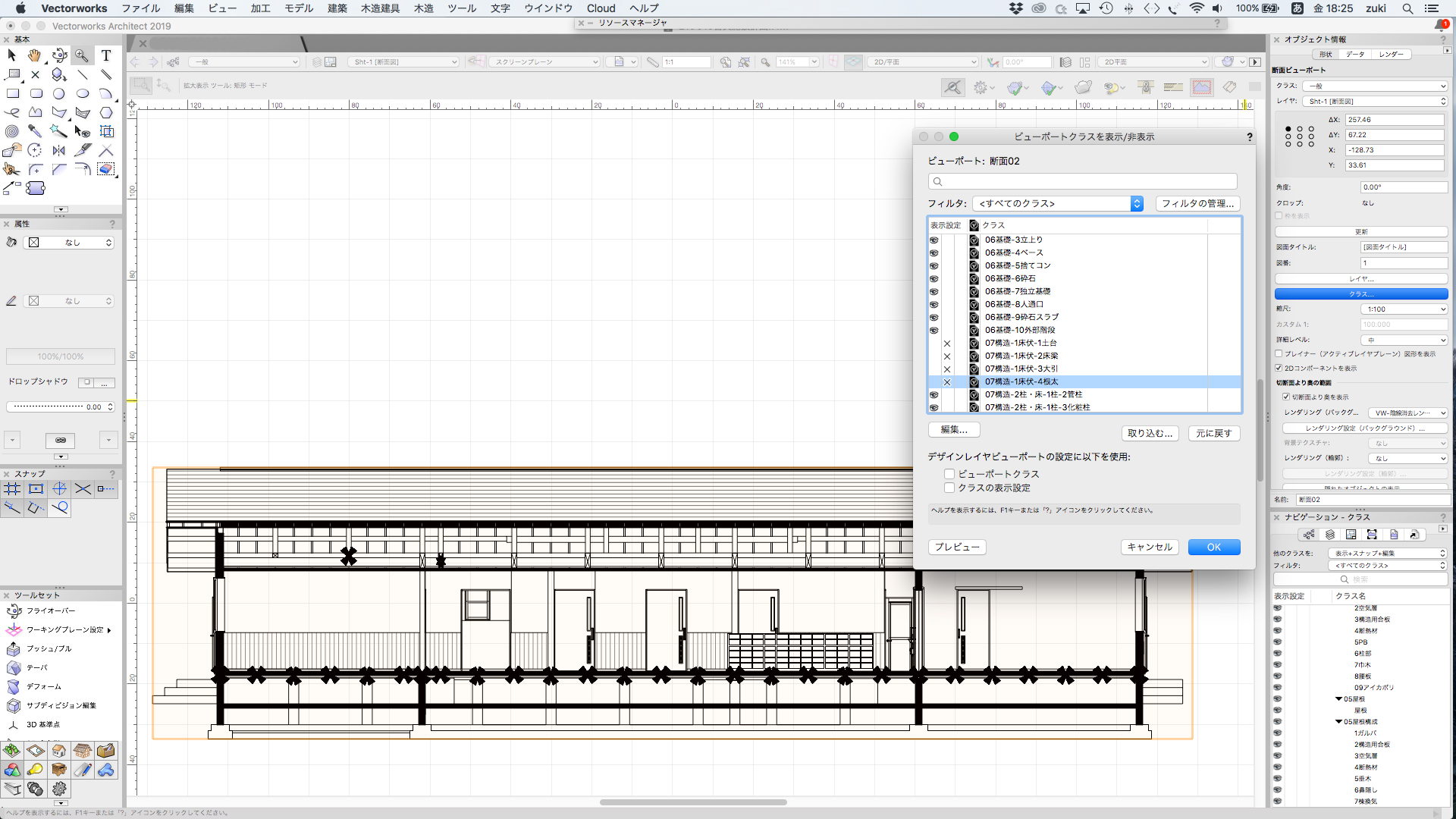

ビューポートの［オブジェクト情報］の［クラス］の表示設定で小屋組と床下地の部材を非表示にしてみて

［更新］を押して表示させると・・・

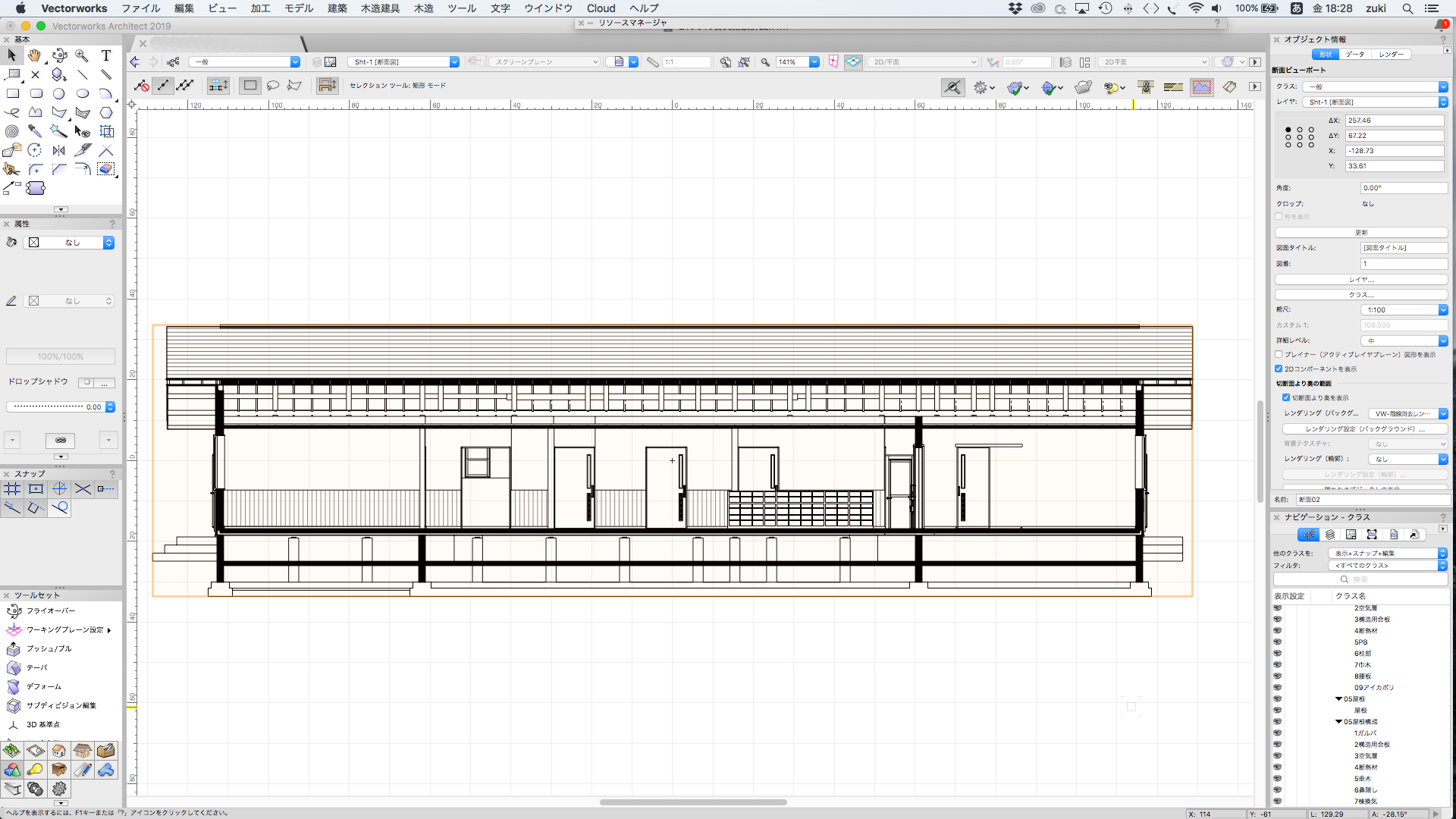

よし、大体イメージ通りの表示になった。

あとはこれをどう料理するかはこれから考えるとして、これと同じように短編の断面図も作成。

まだなんだこれって表示もあるけど、実際にはハッチング当てて塗りつぶしてしまえば問題なさそう。

またいろいろ経験値が上がってきたぞ。

VectorWorksの覚え書き

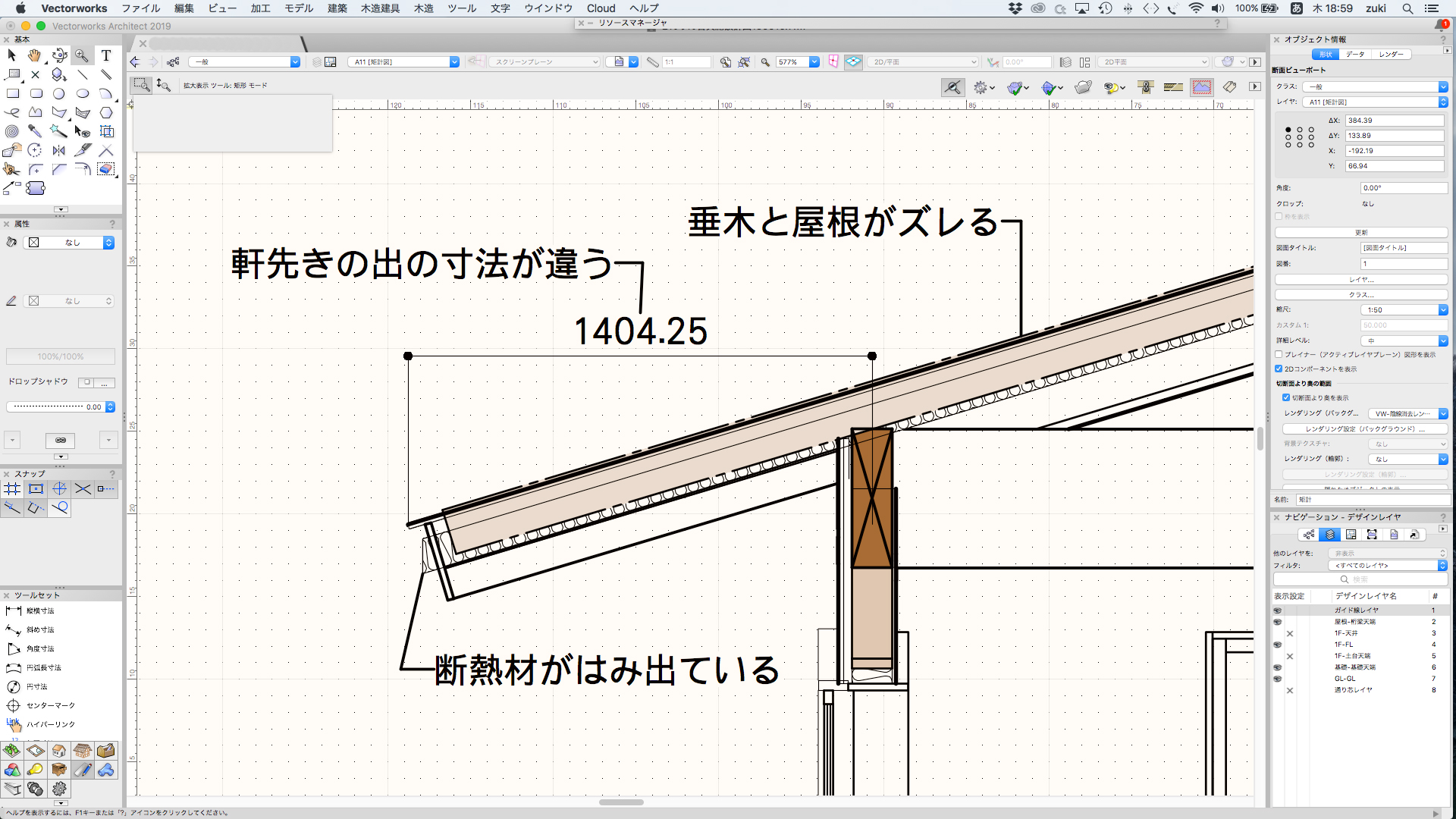

建物のモデルリングから断面図を描き出して見つかった問題。

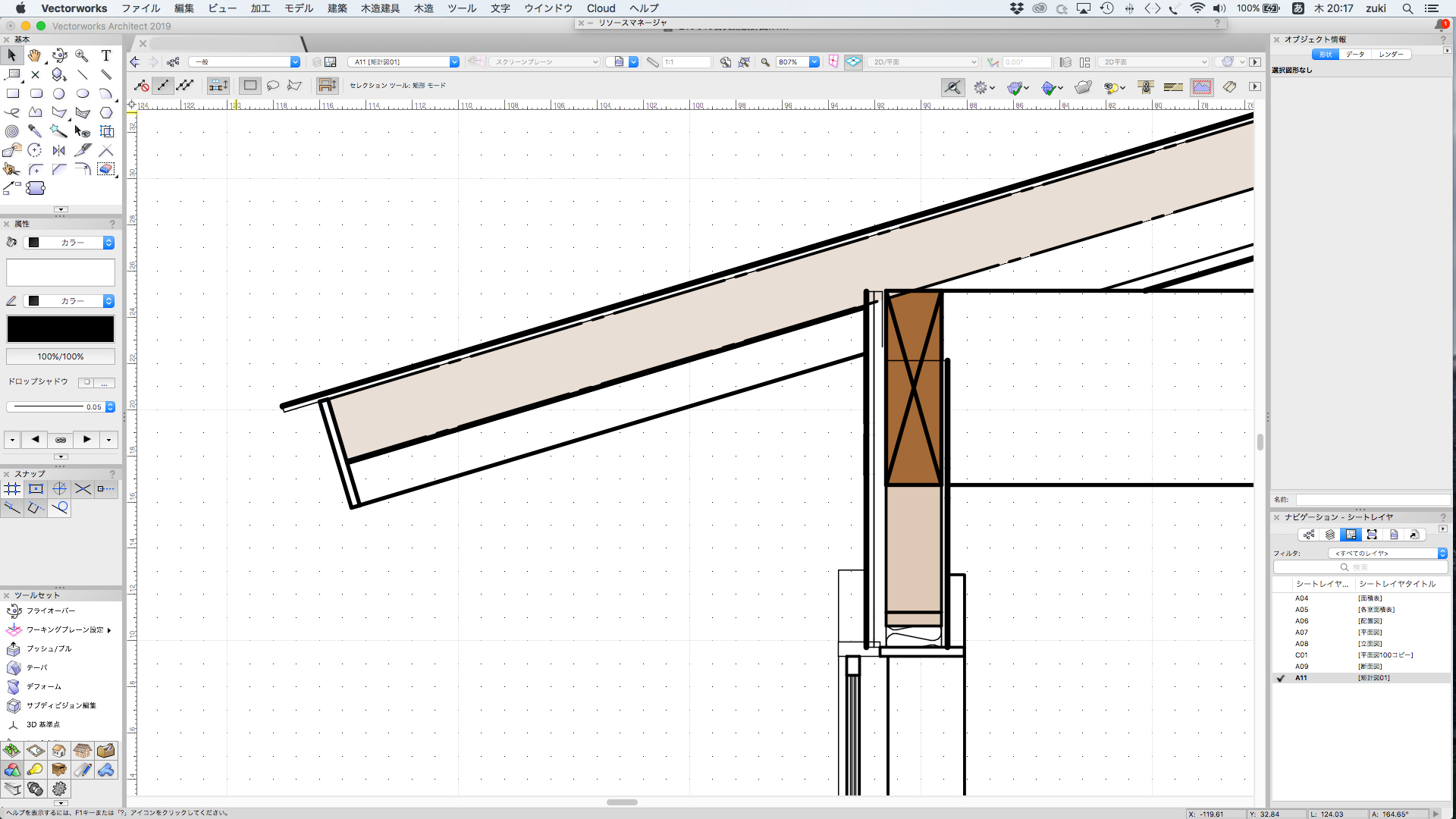

よく見ると屋根のオブジェクトと軸組の垂木の位置にズレが生じている。

さらに断熱材も屋根からはみ出しているし、これでは図面にならない。

最初はこのまま高さだけ微調整して、断熱材も非表示にしちゃおうかとも思ったがなんか気持ち悪いので、思い当たることを検証しつつ改善を試みる。

まず断熱材については屋根の構成部材の設定ではクリア出来そうもないので、別物として考えることにして、屋根の構成をガルバ／構造用合板／垂木だけの構成にし、垂木は面・線を非表示にしてボリュームだけの観念で考えるととした。

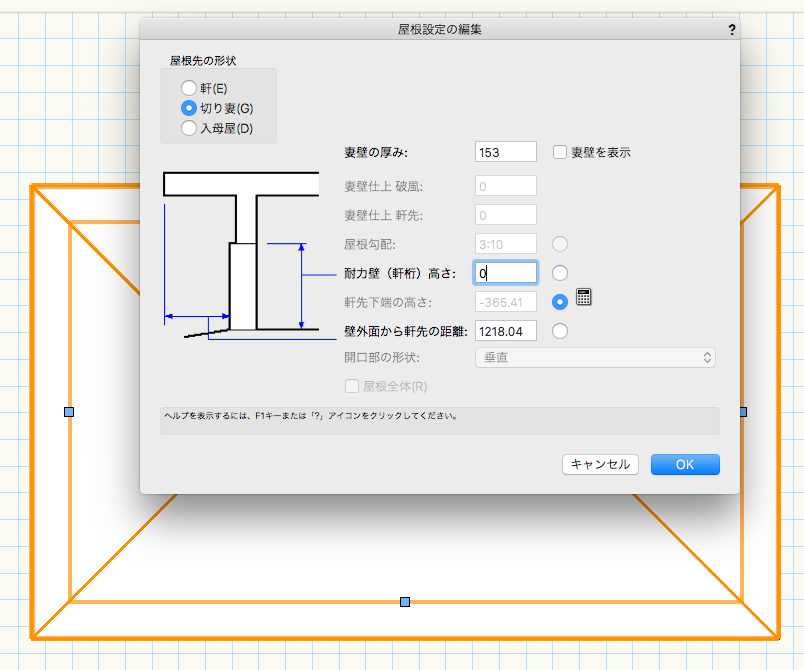

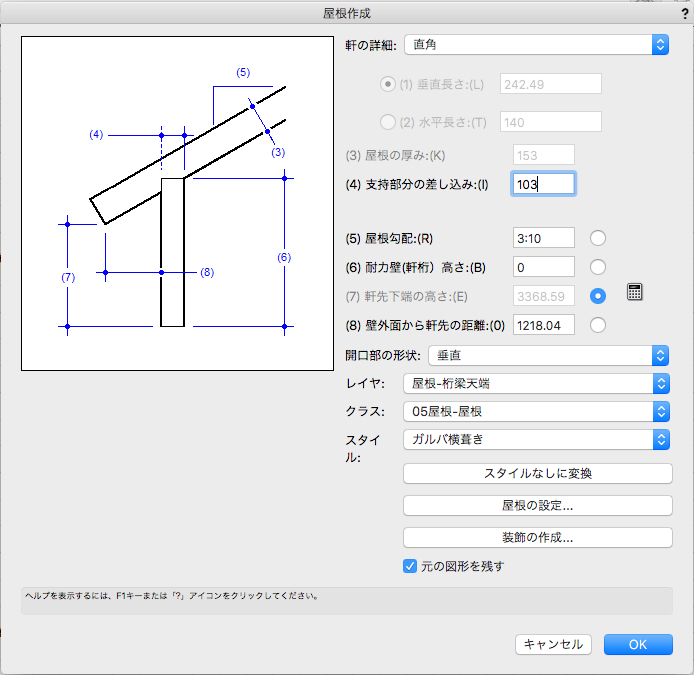

で、いろいろとトライ＆エラーしつつ【屋根作成】で出てくる設定画面をもう一度見て内容を解読してみると結構誤解していたことに気がついた。

まず「壁外面から軒先きの距離」については一般的に設計で考える屋根の先端までの距離ではなく、屋根の厚みの下部から壁面の距離ってことのようだ。確かに設定画面の画はそうなっているからね。

まずこれが軒の出の寸法の違いの大元であることが判明。

あとはイマイチ不明だった「支持部分の差し込み」についてはそのまま外壁面から通り芯までの距離で良いようだ。

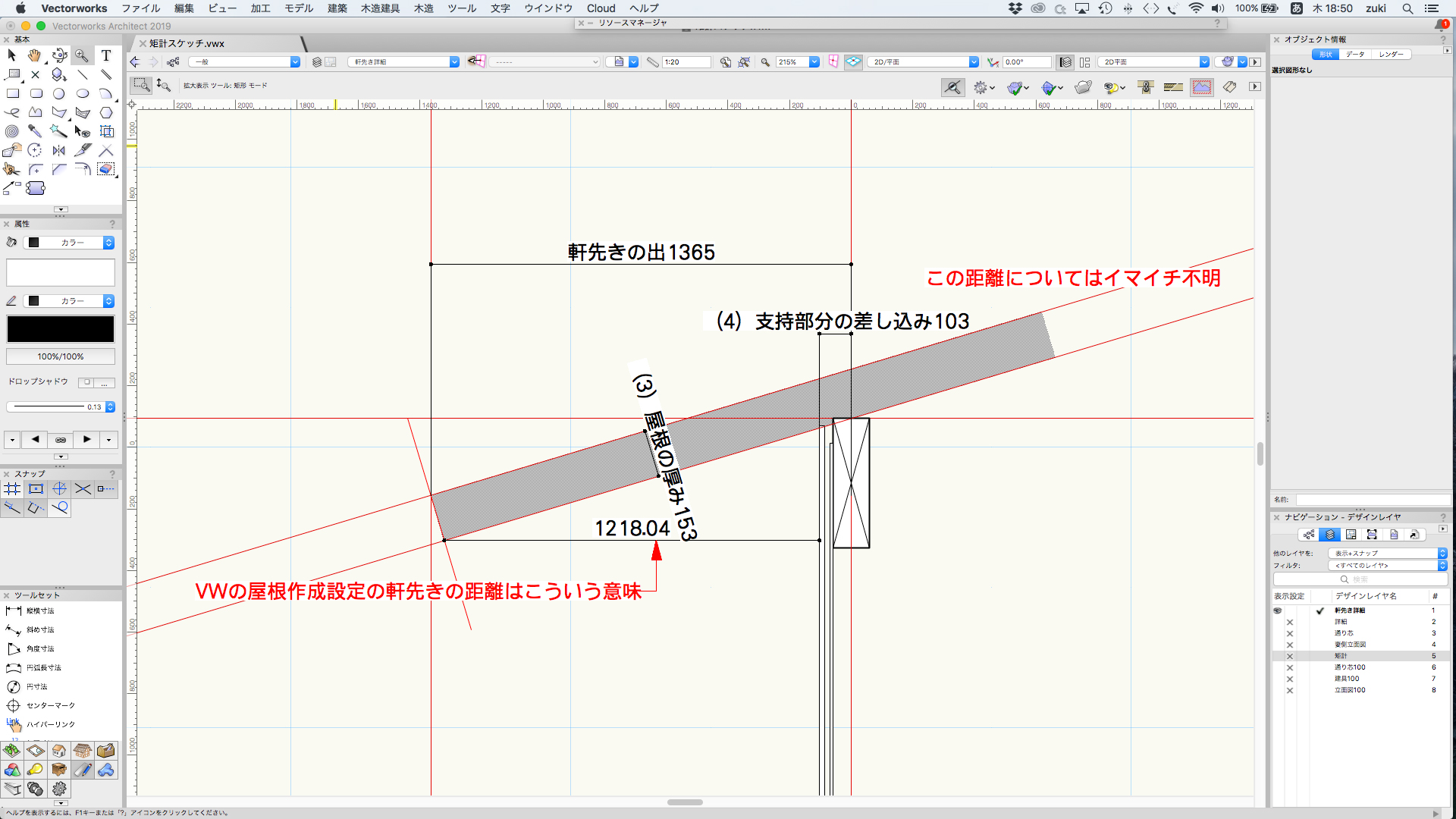

で、このスケッチを元に【屋根作成】の設定画面に数値を入力して屋根を作成。

妻壁部分もこのように数値を入力して妻切り屋根に変更して。

屋根を作ってみて断面図を取り出してみると・・・

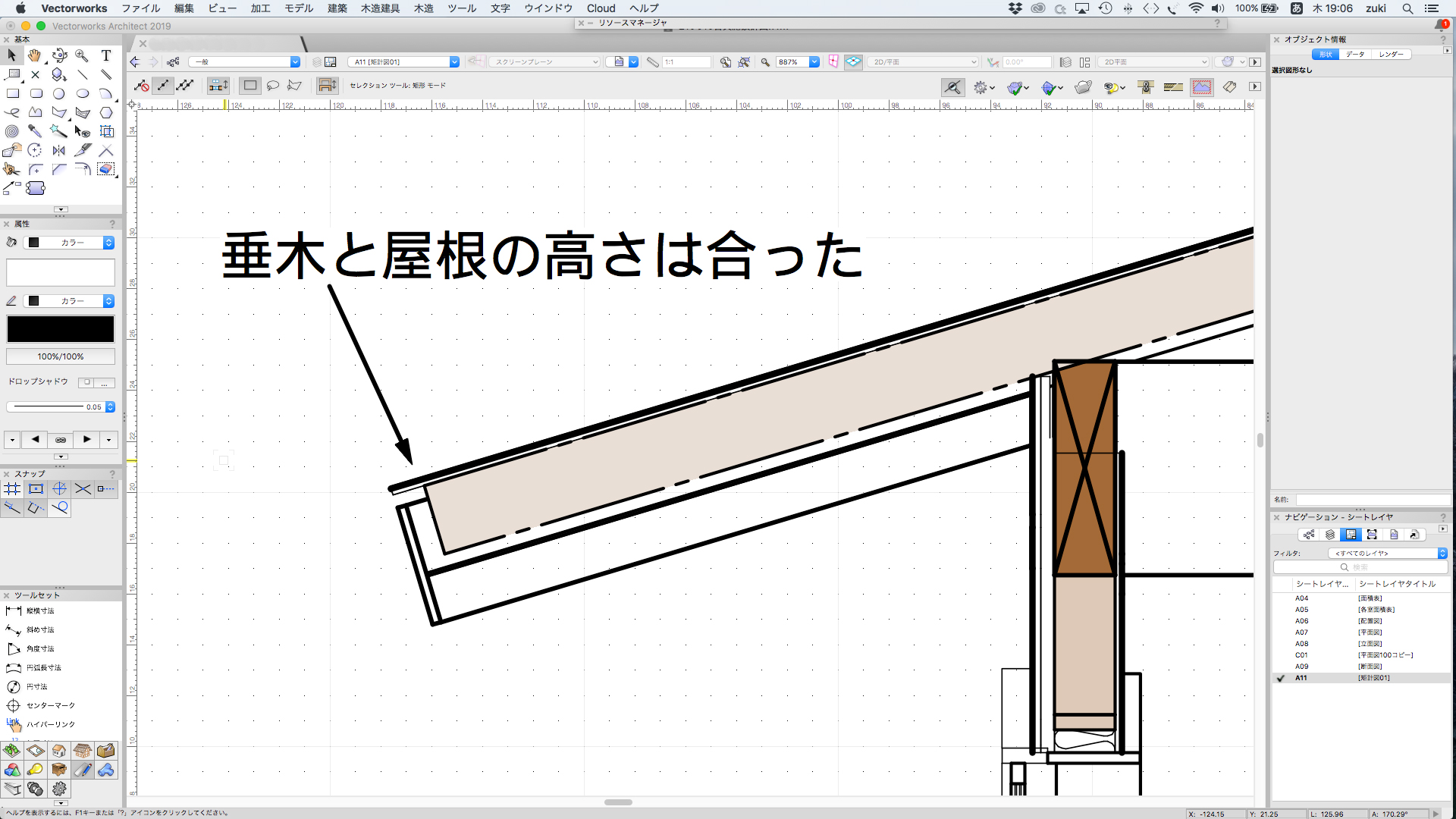

おおっ！屋根部材と垂木の高さも合ったし、軒の出の寸法もバッチリ。

ただこれだと鼻隠しと破風部材、棟換気、軒天井の位置がズレるのでこれを修正しないと。

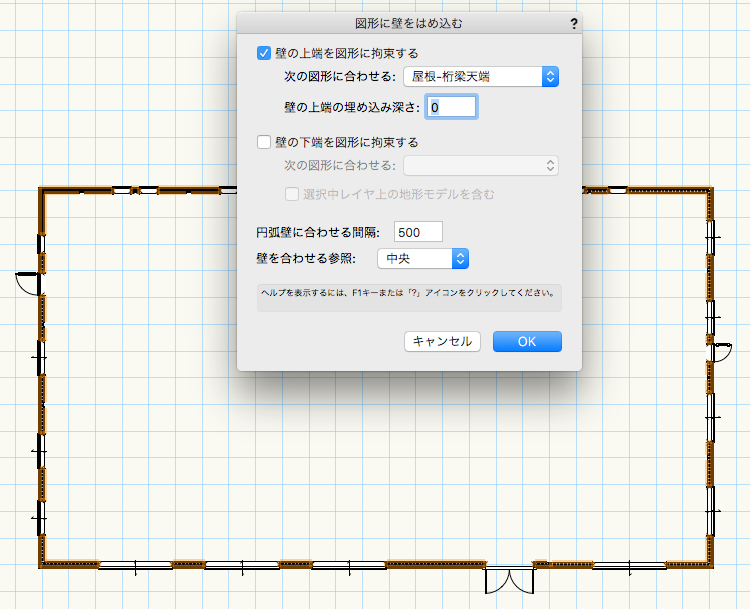

ひとまずこれで屋根の作成は修正されたようなので、各壁と屋根を拘束させて完成させる。

そしてまずは棟換気の高さを修正、これは簡単。

今度は鼻隠し材の高さを修正してから軒先きからの位置を修正、これもまあ簡単。

次に破風板の長さを調整。これは横から見て鼻隠しの断面をトレースした図形を柱状体にしてそれでメニューの【モデル】＞【曲面で切断】を実行。

ただ図形を柱状体にするとどういうわけかグループ化されてそのままではコマンドが実行できないので、部材をグループ解除してから実行すると出来る。

その次軒天井の長さの修正、これは多角形から【建築】＞【屋根面】で作っているけど破風板と同じ要領で切り取る部材を作ってメニューの【モデル】＞【曲面で切断】を実行すればいいかなと思ってやってみたら、切り取られた軒天井材は「切り取られた柱状体」に変換されて屋根の構成要素が反映されなくなったので、改めてエリアを多角形で作ってそこから【建築】＞【屋根面】で作成。

そのままでは高さが違うので（これの設定がよく解らないけど）微調整せしてから断面図を取り出してみると・・・

見事！考えていた通りにちゃんと納まった。

いやぁ〜ここまで長かったぁ〜（^^;）

でも、理屈と道理が理解できて実際にちゃんと出来るととても嬉しいし楽しい。

あとは断熱材をそれぞれ【屋根面】か柱状体で作って設置すればＯＫかな。

そしてこれが出来れば各図面を取り出して仕上げていけばいいだけ、やっとＢＩＭでの設計らしくなってきた。
